全固態感應加熱電源是指以各類功率晶體管,如MOSFET、IGBT等功率器件的感應加熱電源,也叫現代感應加熱電源。“固態”感應加熱電源是針對老式晶閘管和真空管感應加熱電源來說的。具有電源體積小,損耗低,逆變器轉換效率高,容易操作控制,安全性號能優點。
       全固態高頻翅片管焊接電源,是將全固態高頻加熱電源用于高頻螺旋翅片管的焊接的一種裝置。采用高頻接觸焊的原理，將纏繞在鋼管外側的鋼帶與鋼管的外表面牢固地焊接在一起，生產出高頻螺旋翅片管產品,用于鍋爐和換熱器的制造與生產。
      我公司在幾年前就開始了全固態高頻加熱電源用于高頻螺旋翅片管的開發和研制工作,并取得了成功。
      由于市場和技術可靠性的原因,我公司未成規模的推廣該產品的應用。但是我公司并未放棄對該產品的繼續改進和提高。目前,我公司在參考國內外同類產品各自技術特點的基礎上，已經開發研制出第二代用于高頻螺旋翅片管焊接的全固態高頻焊接電源。其性能和技術可靠性及設備的操控等方面有顯著的提升,技術更先進,性能更穩定,操作更方便和智能,維修更容易。確保用戶能以節能、高效、高質量地生產出合格的翅片管產品。

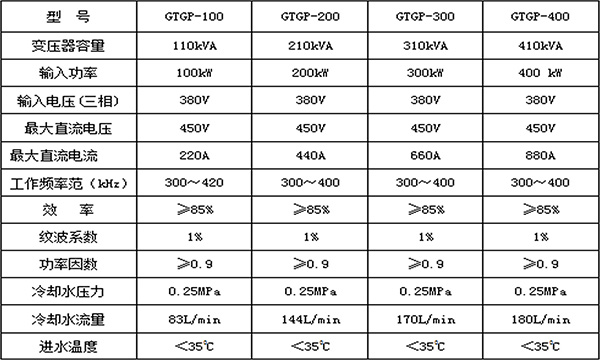

全固態高頻螺旋翅片管焊接電源主要技術參數

       主要技術性能
       1、采用了獨特的頻率跟蹤和控制技術,使逆變開關功率器件始終工作在零電壓開關ZVS和零電流開關ZCS的狀態下,逆變器的功率因數高、開關損耗小、效率高、功率器件的壽命得以延長、且故障率低。
       2、采用了電壓、電流反饋的雙閉環控制方式，在翅片管的焊接過程中使輸出功率恒定,由此保證了焊接質量的一致性。

       3、振蕩頻率高，振蕩頻率在350-400KHZ左右,且輸出波形為正弦波。增加了翅片與鋼管接觸面的電流密度及電流的均勻性,使接觸部位迅速融化,提高了翅片管的融合率和焊接牢度。保證了翅片管的焊接質量,成品率高。
       4、在控制電路采用的特殊的設計,本設備具-定的容錯功能，即在翅片管焊接過程中由于鋼管的除銹不干凈、圓度不規整及鋼帶的毛刺出現瞬間開路和打火現象時,設備可保持正常運行不停機。減少虛假故障弓|起的停機次數,確保整根翅片管焊接斷點接頭數量保持在翅片管國家標準規定的范圍之內。這是本設備具有的顯著技術功能。
      5、具有斷帶保護功能。當鋼帶出現斷帶現象時,能自動停止功率輸出、與此同時輸出控制信號使拖動設備自動停機。

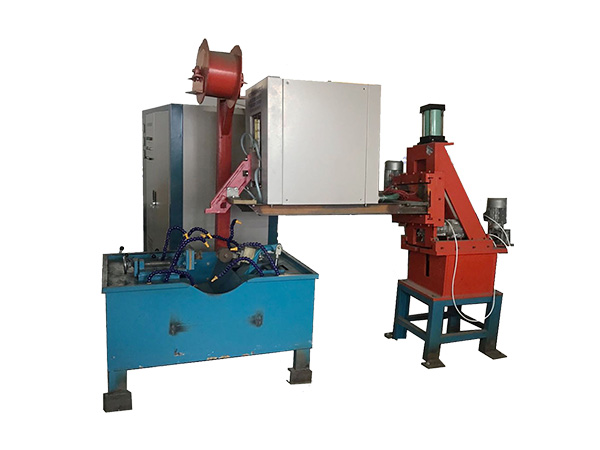

      6、本設備采用主機柜和高頻輸出單元的分體結構形式，且高頻輸出單元的體積遠遠小于目前高頻焊管的固態高頻電源轉用于焊接翅片管的高頻輸出單元的體積,這樣在用固態高頻焊接電源更換原有的電子管高頻焊接電源時,原有的翅片管生產線上的機械部分保持不變,特別是焊接機頭可保持不變。使高頻焊接電源的更新改造,更簡單、更容易,費用更節省。如設備圖片所示。
      7、控制電路和保護電路大量采用數字集成電路,專用集成電路,簡化了電路的設計,提高了系統的可靠性。
      8、轉換效率高,節能明顯。采用晶體管逆變器的負載功率因數可接近于1。且沒有變壓器、燈絲穩壓器和電子管的用電損耗。同時也減少冷卻用水量。
      9、電源內部、輸出端沒有高壓,安全性高。9、設備保護電路完善,可靠性高。
      10、整臺設備結構緊湊,沒有變壓器,占用場地面積小。
      11、該設備是我公司根據翅片管設備焊接I藝及多年的調試、維修的經驗而生產開發的專門用于翅片管的高頻焊接電源?？商间摗⒉讳P鋼、合金鋼等材料的翅片管商品。
